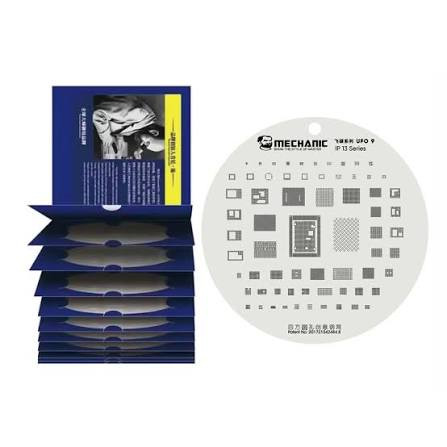

شابلون ریبال سهبعدی مکانیک مدل UFO (پک ۱۰ عددی) | Mechanic UFO 3D BGA Reballing Stencil (10-Piece Set)
Mechanic UFO 3D BGA Reballing Stencil (10-Piece Set)
برند:mechanic
توضیحات
معرفی محصول:
شابلون ریبال سهبعدی مکانیک مدل UFO یک ابزار تخصصی و پیشرفته از برند معتبر مکانیک (Mechanic) است که به طور اختصاصی برای فرآیند ریبال (Reballing) و پایه‌سازی آی‌سی‌های BGA در تعمیرات برد موبایل طراحی شده است. این پک ۱۰ عددی، یکی از کامل‌ترین و باکیفیت‌ترین مجموعه‌های شابلون موجود در بازار است که طراحی سهبعدی (3D Groove) آن، تحولی در دقت و کیفیت پایه‌سازی ایجاد کرده است.
برخلاف شابلون‌های تخت قدیمی که با مشکلاتی نظیر جابجایی آی‌سی زیر شابلون، تاب برداشتن استیل در اثر حرارت هیتر و تشکیل پایه‌های قلع نابرابر مواجه هستند، شابلون UFO مکانیک با طراحی سهبعدی خود، آی‌سی را کاملاً در جای خود قفل کرده و از هرگونه لغزش یا عدم توازن توپ‌های قلع جلوگیری می‌کند.
ویژگی‌های کلیدی و مزایا:
- طراحی سهبعدی با شیارهای دقیق (3D Groove): شابلون دارای فرورفتگی‌ها و شیارهای بسیار دقیقی است که با بدنه آی‌سی منطبق است. این ویژگی منحصربه‌فرد، آی‌سی را در حین کارت‌کشی خمیر قلع و حرارت‌دهی کاملاً ثابت نگه می‌دارد.
- سوراخ‌های مربعی با تراش لیزری CNC: سوراخ‌های این شابلون با دقت بسیار بالا و به روش برش لیزری CNC تولید شده‌اند. سایز سوراخ‌ها شامل ۰.۳، ۰.۳۵، ۰.۴ و ۰.۵ میلی‌متر است که برای انواع آی‌سی‌های BGA مناسب می‌باشد.
- آلیاژ استیل فوق‌العاده مقاوم در برابر حرارت: این شابلون از فولاد ضد زنگ با کیفیت بالا ساخته شده است. برخلاف شابلون‌های بی‌کیفیت که با کوچکترین حرارت داغ شده و شکم می‌دهند، سری UFO مکانیک حرارت را به صورت کاملاً یکنواخت پخش کرده و شکل هندسی خود را حتی در دماهای بالای هیتر حفظ می‌کند.
- ضخامت ۰.۱۲ میلی‌متر: ضخامت بسیار کم این شابلون، دقت بالایی در اعمال خمیر قلع فراهم کرده و از گیر کردن توپ‌های قلع هنگام جدا کردن شابلون جلوگیری می‌کند.
- ابعاد ۱۰ × ۸ سانتی‌متر: ابعاد مناسب این شابلون، فضای کافی برای کار با انواع آی‌سی‌ها را فراهم می‌کند.
- پک ۱۰ عددی کامل: این مجموعه شامل ۱۰ شابلون مجزا است که هر کدام برای مدل‌های خاصی از آیفون طراحی شده‌اند. این پک کامل، تمام نیازهای تعمیرکاران حرفه‌ای را پوشش می‌دهد.
سازگاری و کاربردها:
پک ۱۰ عددی شابلون UFO مکانیک، پوشش کاملی از آیفون‌های سری ۸ تا ۱۶ پرو مکس را ارائه می‌دهد. مدل‌های موجود در این پک عبارتند از:
- UFO 5: مخصوص iPhone 8 / 8 Plus / X
- UFO 6: مخصوص iPhone XR / XS / XS Max
- UFO 7: مخصوص iPhone 11 / 11 Pro / 11 Pro Max
- UFO 8: مخصوص iPhone 12 / 12 Pro / 12 Pro Max / 12 Mini
- UFO 9: مخصوص iPhone 13 / 13 Pro / 13 Pro Max / 13 Mini
- UFO 10: مخصوص iPhone 14 / 14 Plus / 14 Pro / 14 Pro Max
- UFO 11: مخصوص iPhone 15 / 15 Plus / 15 Pro / 15 Pro Max
- UFO 12: مخصوص iPhone 16 / 16 Plus / 16 Pro / 16 Pro Max
- UFO LCD 1: مخصوص محافظت از فلت ال‌سی‌دی آیفون ۱۱ تا ۱۳ پرو مکس (۳ عدد)
- UFO LCD 2: مخصوص محافظت از فلت ال‌سی‌دی آیفون ۱۱ تا ۱۳ پرو مکس (۳ عدد)
مشخصات فنی:
- برند: مکانیک (Mechanic)
- مدل: UFO Series (10-Piece Set)
- تعداد در بسته: ۱۰ عدد شابلون مجزا
- نوع: شابلون ریبال سهبعدی (3D Reballing Stencil)
- متریال: آلیاژ فولاد ضد زنگ (Stainless Steel)
- ضخامت: ۰.۱۲ میلی‌متر
- ابعاد: ۱۰ × ۸ سانتی‌متر
- سایز سوراخ‌ها: ۰.۳ / ۰.۳۵ / ۰.۴ / ۰.۵ میلی‌متر
- نوع سوراخ: مربعی و لوزی شکل با برش لیزری CNC
- وزن (بدون جعبه): ۶ گرم
- وزن (با جعبه): ۹ گرم
- مقاومت حرارتی: بسیار بالا (مقاوم در برابر دمای مستقیم هیتر)
نحوه استفاده:
۱. تمیزکاری: سطح آی‌سی و پدهای برد را با الکل ایزوپروپیل کاملاً تمیز کنید.
۲. قرار دادن شابلون: شابلون مناسب با مدل آی‌سی را انتخاب کرده و آن را روی آی‌سی قرار دهید، به‌طوریکه شیارهای سهبعدی آن با بدنه آی‌سی منطبق شود.
۳. اعمال خمیر قلع: خمیر قلع را با استفاده از کاردک مخصوص روی سوراخ‌های شابلون بمالید.
۴. حرارت‌دهی: با استفاده از هیتر، خمیر قلع را ذوب کنید تا پایه‌های کروی روی چیپست تشکیل شود.
۵. جداسازی: پس از سرد شدن، شابلون را به آرامی و با زاویه مناسب جدا کنید.
ضمانت و کیفیت:
- ضمانت اصالت و اورجینال بودن کالا
- گارانتی سلامت فیزیکی کالا
- تست شده قبل از ارسال
- بسته‌بندی استاندارد
نکات مهم:*
شابلون ریبال سهبعدی مکانیک مدل UFO یک ابزار تخصصی و پیشرفته از برند معتبر مکانیک (Mechanic) است که به طور اختصاصی برای فرآیند ریبال (Reballing) و پایه‌سازی آی‌سی‌های BGA در تعمیرات برد موبایل طراحی شده است. این پک ۱۰ عددی، یکی از کامل‌ترین و باکیفیت‌ترین مجموعه‌های شابلون موجود در بازار است که طراحی سهبعدی (3D Groove) آن، تحولی در دقت و کیفیت پایه‌سازی ایجاد کرده است.
برخلاف شابلون‌های تخت قدیمی که با مشکلاتی نظیر جابجایی آی‌سی زیر شابلون، تاب برداشتن استیل در اثر حرارت هیتر و تشکیل پایه‌های قلع نابرابر مواجه هستند، شابلون UFO مکانیک با طراحی سهبعدی خود، آی‌سی را کاملاً در جای خود قفل کرده و از هرگونه لغزش یا عدم توازن توپ‌های قلع جلوگیری می‌کند.
ویژگی‌های کلیدی و مزایا:
- طراحی سهبعدی با شیارهای دقیق (3D Groove): شابلون دارای فرورفتگی‌ها و شیارهای بسیار دقیقی است که با بدنه آی‌سی منطبق است. این ویژگی منحصربه‌فرد، آی‌سی را در حین کارت‌کشی خمیر قلع و حرارت‌دهی کاملاً ثابت نگه می‌دارد.
- سوراخ‌های مربعی با تراش لیزری CNC: سوراخ‌های این شابلون با دقت بسیار بالا و به روش برش لیزری CNC تولید شده‌اند. سایز سوراخ‌ها شامل ۰.۳، ۰.۳۵، ۰.۴ و ۰.۵ میلی‌متر است که برای انواع آی‌سی‌های BGA مناسب می‌باشد.
- آلیاژ استیل فوق‌العاده مقاوم در برابر حرارت: این شابلون از فولاد ضد زنگ با کیفیت بالا ساخته شده است. برخلاف شابلون‌های بی‌کیفیت که با کوچکترین حرارت داغ شده و شکم می‌دهند، سری UFO مکانیک حرارت را به صورت کاملاً یکنواخت پخش کرده و شکل هندسی خود را حتی در دماهای بالای هیتر حفظ می‌کند.
- ضخامت ۰.۱۲ میلی‌متر: ضخامت بسیار کم این شابلون، دقت بالایی در اعمال خمیر قلع فراهم کرده و از گیر کردن توپ‌های قلع هنگام جدا کردن شابلون جلوگیری می‌کند.
- ابعاد ۱۰ × ۸ سانتی‌متر: ابعاد مناسب این شابلون، فضای کافی برای کار با انواع آی‌سی‌ها را فراهم می‌کند.
- پک ۱۰ عددی کامل: این مجموعه شامل ۱۰ شابلون مجزا است که هر کدام برای مدل‌های خاصی از آیفون طراحی شده‌اند. این پک کامل، تمام نیازهای تعمیرکاران حرفه‌ای را پوشش می‌دهد.
سازگاری و کاربردها:
پک ۱۰ عددی شابلون UFO مکانیک، پوشش کاملی از آیفون‌های سری ۸ تا ۱۶ پرو مکس را ارائه می‌دهد. مدل‌های موجود در این پک عبارتند از:
- UFO 5: مخصوص iPhone 8 / 8 Plus / X
- UFO 6: مخصوص iPhone XR / XS / XS Max
- UFO 7: مخصوص iPhone 11 / 11 Pro / 11 Pro Max
- UFO 8: مخصوص iPhone 12 / 12 Pro / 12 Pro Max / 12 Mini
- UFO 9: مخصوص iPhone 13 / 13 Pro / 13 Pro Max / 13 Mini
- UFO 10: مخصوص iPhone 14 / 14 Plus / 14 Pro / 14 Pro Max
- UFO 11: مخصوص iPhone 15 / 15 Plus / 15 Pro / 15 Pro Max
- UFO 12: مخصوص iPhone 16 / 16 Plus / 16 Pro / 16 Pro Max
- UFO LCD 1: مخصوص محافظت از فلت ال‌سی‌دی آیفون ۱۱ تا ۱۳ پرو مکس (۳ عدد)
- UFO LCD 2: مخصوص محافظت از فلت ال‌سی‌دی آیفون ۱۱ تا ۱۳ پرو مکس (۳ عدد)
مشخصات فنی:
- برند: مکانیک (Mechanic)
- مدل: UFO Series (10-Piece Set)
- تعداد در بسته: ۱۰ عدد شابلون مجزا
- نوع: شابلون ریبال سهبعدی (3D Reballing Stencil)
- متریال: آلیاژ فولاد ضد زنگ (Stainless Steel)
- ضخامت: ۰.۱۲ میلی‌متر
- ابعاد: ۱۰ × ۸ سانتی‌متر
- سایز سوراخ‌ها: ۰.۳ / ۰.۳۵ / ۰.۴ / ۰.۵ میلی‌متر
- نوع سوراخ: مربعی و لوزی شکل با برش لیزری CNC
- وزن (بدون جعبه): ۶ گرم
- وزن (با جعبه): ۹ گرم
- مقاومت حرارتی: بسیار بالا (مقاوم در برابر دمای مستقیم هیتر)
نحوه استفاده:
۱. تمیزکاری: سطح آی‌سی و پدهای برد را با الکل ایزوپروپیل کاملاً تمیز کنید.
۲. قرار دادن شابلون: شابلون مناسب با مدل آی‌سی را انتخاب کرده و آن را روی آی‌سی قرار دهید، به‌طوریکه شیارهای سهبعدی آن با بدنه آی‌سی منطبق شود.
۳. اعمال خمیر قلع: خمیر قلع را با استفاده از کاردک مخصوص روی سوراخ‌های شابلون بمالید.
۴. حرارت‌دهی: با استفاده از هیتر، خمیر قلع را ذوب کنید تا پایه‌های کروی روی چیپست تشکیل شود.
۵. جداسازی: پس از سرد شدن، شابلون را به آرامی و با زاویه مناسب جدا کنید.
ضمانت و کیفیت:
- ضمانت اصالت و اورجینال بودن کالا
- گارانتی سلامت فیزیکی کالا
- تست شده قبل از ارسال
- بسته‌بندی استاندارد
نکات مهم:*
- این محصول یک *ابزار تخصصی است و برای استفاده در تعمیرات برد آیفون طراحی شده است.
- به دلیل ضخامت بسیار کم (۰.۱۲ میلی‌متر)، از اعمال فشار بیش از حد به شابلون خودداری کنید.
- پس از استفاده، شابلون را با مواد شوینده مناسب تمیز کرده و در جای خشک نگهداری کنید.
- در صورت نیاز به سایر ابزارهای تعمیرات موبایل، بخش دسته‌بندی ابزار فروشگاه را مشاهده کنید.
- به دلیل ضخامت بسیار کم (۰.۱۲ میلی‌متر)، از اعمال فشار بیش از حد به شابلون خودداری کنید.
- پس از استفاده، شابلون را با مواد شوینده مناسب تمیز کرده و در جای خشک نگهداری کنید.
- در صورت نیاز به سایر ابزارهای تعمیرات موبایل، بخش دسته‌بندی ابزار فروشگاه را مشاهده کنید.
