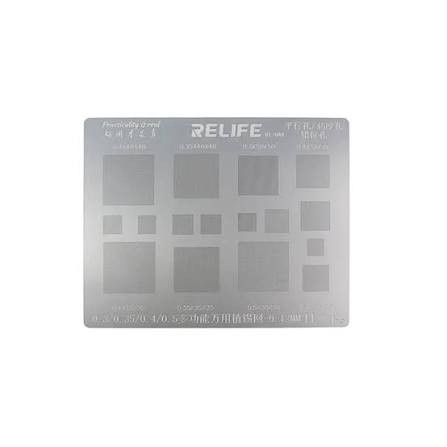

شابلون همه کاره BGA ریلایف مدل RL-044 (۱۶ کاره) | Relife RL-044 Universal BGA Reballing Stencil (16-in-1)
Relife RL-044 Universal BGA Reballing Stencil (16-in-1)
برند:Relife
توضیحات
معرفی محصول:
شابلون همه کاره BGA ریلایف مدل RL-044 یک ابزار تخصصی و حیاتی از برند معتبر ریلایف (Relife) است که برای فرآیند ریبال (Reballing) و شابلون‌زنی آی‌سی‌ها در تعمیرات برد موبایل، تبلت و لپ‌تاپ طراحی شده است. این محصول که با نام‌های شابلون BGA، استنسیل ریبال و قالب خمیر قلع نیز شناخته می‌شود، ابزاری ضروری برای هر تعمیرکار حرفه‌ای محسوب می‌شود.
این شابلون با داشتن ۱۶ طرح‌بندی متنوع (16-in-1) ، یک ابزار همه کاره و یونیورسال است که برای طیف گسترده‌ای از آی‌سی‌ها و چیپست‌ها کاربرد دارد. استفاده از شابلون RL-044 به تعمیرکار اجازه می‌دهد تا خمیر قلع را با دقت میکرو میلی‌متری روی پایه‌های آی‌سی مورد نظر اعمال کند و پس از ذوب شدن، پایه‌هایی کاملاً کروی و یکدست روی چیپست تشکیل شود.
ویژگی‌های کلیدی و مزایا:
- فرآیند نیم‌حکاکی (Half-Etching) پیشگامانه: این شابلون با تکنولوژی نیم‌حکاکی طراحی شده که شیارهایی برای جایگیری قطعات مجاور ایجاد می‌کند و از سوختن و آسیب دیدن آن‌ها در حین اعمال حرارت جلوگیری می‌نماید.
- طراحی خنک‌کننده با سوراخ‌های اختراعی (Cooling Hole): وجود سوراخ‌های خنک‌کننده در طراحی این شابلون باعث اتلاف سریع حرارت شده و از آسیب دیدن قطعات در اثر دمای بیش از حد جلوگیری می‌کند.
- دقت فوق‌العاده در سوراخ‌ها: سوراخ‌های گرد و مربعی این شابلون با دقت ±۰.۰۱ میلی‌متر تراش داده شده‌اند تا خمیر قلع به راحتی خارج شده و پایه‌ها کاملاً کروی و یکدست تشکیل شوند. طراحی سوراخ‌ها با زاویه ۴۵ درجه نیز برای همترازی بهتر و توزیع یکنواخت قلع به کار رفته است.
- متریال استیل ضدزنگ با مقاومت حرارتی بالا: بدنه این شابلون از استیل ضدزنگ (Stainless Steel) با کیفیت بالا ساخته شده که در برابر حرارت مستقیم هیتر مقاومت فوق‌العاده‌ای دارد و دچار تغییر شکل یا شکم دادن نمی‌شود.
- بسته‌بندی محافظ دو لایه (Double Blister): شابلون در بسته‌بندی دو لایه حبابی با پشتی مقوایی سخت عرضه می‌شود تا از خم شدن، ضربه و تغییر شکل در حین حمل و نقل محافظت شود.
مشخصات فنی:
- برند: ریلایف (Relife)
- مدل: RL-044
- تعداد طرح‌ها: ۱۶ عدد (16-in-1)
- سایزهای سوراخ: ۰.۳ / ۰.۳۵ / ۰.۴ / ۰.۵ میلی‌متر
- ضخامت: ~۰.۱۲ میلی‌متر
- متریال: استیل ضدزنگ با مقاومت حرارتی بالا
- ابعاد: ۱۰ × ۸ سانتی‌متر
- دقت سوراخ: ±۰.۰۱ میلی‌متر
- نوع سوراخ‌ها: گرد و مربعی
- وزن: ۵۰ گرم
- کشور سازنده: چین
سازگاری و کاربردها:
شابلون RL-044 یک ابزار همه کاره و یونیورسال است و برای طیف گسترده‌ای از بردهای الکترونیکی کاربرد دارد. موارد استفاده از این شابلون شامل موارد زیر است:
- تعمیر برد آیفون: برای ریبال CPU، بیس‌باند، Wi-Fi، NFC و سایر قطعات BGA در مدل‌های آیفون ۷ تا ۱۳ پرو مکس.
- تعمیر برد سامسونگ: برای ریبال چیپست‌های Exynos و کوالکام.
- تعمیر برد شیائومی و ردمی: سازگار با مدل‌های مختلف CPU شیائومی و ردمی.
- تعمیر برد هواوی: پشتیبانی از ریبال قطعات BGA هواوی.
- ریبال آی‌سی‌های پاور و رم: استفاده چندمنظوره برای چیپست‌های پاور و رم.
نحوه استفاده:
1. شابلون را روی آی‌سی مورد نظر قرار دهید و آن را با استفاده از گیره یا چسب محکم کنید.
2. خمیر قلع را با استفاده از کاردک مخصوص روی سوراخ‌های شابلون بمالید.
3. با استفاده از هیتر، خمیر قلع را ذوب کنید تا پایه‌های کروی روی چیپست تشکیل شود.
4. پس از سرد شدن، شابلون را به آرامی جدا کنید.
ضمانت و کیفیت:
- ضمانت اصالت و اورجینال بودن کالا
- گارانتی سلامت فیزیکی کالا
- بسته‌بندی ضد ضربه
نکات مهم:
- این محصول یک ابزار تخصصی است و برای استفاده در تعمیرات برد طراحی شده است.
- به دلیل ضخامت بسیار کم (۰.۱۲ میلی‌متر)، از اعمال فشار بیش از حد به شابلون خودداری کنید.
- پس از استفاده، شابلون را با مواد شوینده مناسب تمیز کرده و در جای خشک نگهداری کنید.
- در صورت نیاز به سایر ابزارهای تعمیرات موبایل، بخش دسته‌بندی ابزار فروشگاه را مشاهده کنید.
