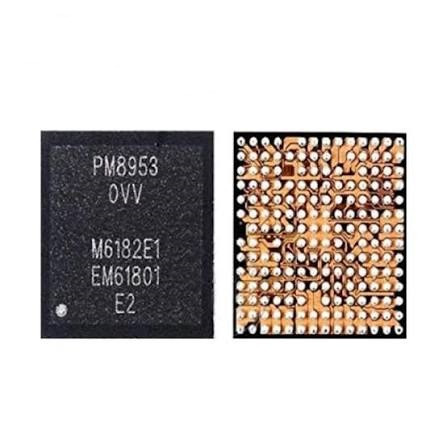

آی سی تغذیه PM8953-0VV (مدیریت انرژی و صدا) اورجینال کوالکام | IC Power PM8953-0VV Qualcomm

معرفی محصول:
آی سی تغذیه PM8953-0VV یک قطعه تخصصی و پیشرفته از برند کوالکام (Qualcomm) است که به عنوان یک واحد مدیریت انرژی (PMU) در گوشی‌های هوشمند طراحی شده است. این قطعه فراتر از یک PMIC معمولی عمل می‌کند و یک "نیروگاه دو-منظوره" محسوب می‌شود که علاوه بر مدیریت، تنظیم و توزیع ولتاژهای انرژی در سراسر مدار، یک کدک صوتی (Audio Codec) داخلی نیز دارد. به عبارت دیگر، این قطعه هم مسئول تأمین انرژی پایدار برای روشن شدن و عملکرد صحیح دستگاه است و هم تمامی عملکردهای صوتی از جمله اسپیکر، میکروفن و هدفون را کنترل می‌کند.

محصول ارائه شده در فروشگاه مجموعه ایرانیان از نوع کیفیت اورجینال (Original – New) بوده و با طیف گسترده‌ای از گوشی‌های برندهای مختلف سازگاری کامل دارد.

سازگاری با مدل‌های مختلف گوشی:
این آی سی با بسیاری از مدل‌های محبوب گوشی‌های برندهای معروف سازگار است:

*سامسونگ (Samsung): Galaxy A6 Plus, Galaxy A20s (A207), Galaxy J8 (J810), Galaxy A11 (A115)
*هواوی (Huawei): Y7 Prime 2019 (dub-lx1)
*شیائومی (Xiaomi): Redmi Note 4, Redmi Note 4X, Redmi 4 Prime, Redmi 5, Redmi 6 Pro, Mi A1, Mi Y2
*اوپو (OPPO): OPPO A5, OPPO A7
*ویوو (VIVO): مدل‌های مختلف

نکات فنی مهم:
*مشخصات فنی کلیدی: این آی سی از ۷ رگولاتور SMPS و ۲۳ رگولاتور LDO تشکیل شده است که برای چیپست MSM8953 (اسنپدراگون 625) و مشتقات آن (APQ8053, SDM450, SDM632) بهینه‌سازی شده است.
*نوع قطعه: این آی سی از نوع BGA (Ball Grid Array) بوده و نصب آن نیاز به میکرو لحیم‌کاری حرفه‌ای، دستگاه هات ایر (Hot Air Rework Station) و تجربه در تعویض قطعات روی برد اصلی دارد.
*نصب: نصب غیرحرفه‌ای ممکن است به مادربرد آسیب جدی و غیرقابل جبران وارد کند. فروشگاه مجموعه ایرانیان مسئولیتی در قبال آسیب ناشی از نصب غیرحرفه‌ای ندارد.

علائم کلیدی خرابی آی سی PM8953:
به دلیل نقش دوگانه این قطعه، خرابی آن می‌تواند خود را با مشکلات تغذیه یا مشکلات صوتی نشان دهد:

*علائم مربوط به تغذیه:
*خاموشی کامل دستگاه (ظاهراً مرده).
*جریان‌کشی قبل از پاور و تخلیه سریع باتری.
*علائم مربوط به صوت:
*قطع کامل صدای اسپیکر مکالمه (کپسول گوشی) و بلندگوی اصلی (بازر).
*کار نکردن میکروفن در حین تماس یا ضبط صدا.
*عدم پخش صدا در هدفون (هندزفری).
*کم شدن خودکار صدای زنگ پس از اتصال کابل AUX (مشکل خاص در برخی مدل‌ها).

مشخصات فنی:
*سازنده: Qualcomm
*نوع قطعه: آی سی مدیریت انرژی و صدا (PMU / Power Management IC with Audio Codec)
*شماره قطعه: PM8953-0VV
*تعداد رگولاتورهای SMPS: ۷ عدد
*تعداد رگولاتورهای LDO: ۲۳ عدد
*چیپست‌های سازگار: MSM8953, APQ8053, SDM450, SDM632
*نوع بسته‌بندی: BGA (Ball Grid Array)
*کیفیت: اورجینال (Original – New)

مزایا و کاربردها:
*رفع مشکل خاموشی کامل و روشن نشدن دستگاه
*رفع مشکل قطعی صدا، میکروفن و هدفون
*رفع مشکل جریان‌کشی و تخلیه سریع باتری
*بازیابی عملکرد صحیح تغذیه و صدای گوشی
*کاهش هزینه تعمیر به جای تعویض کل مادربرد

نحوه نصب (برای تعمیرکاران حرفه‌ای):
توصیه اکید می‌شود نصب این قطعه توسط تعمیرکار حرفه‌ای و با استفاده از تجهیزات تخصصی لحیم‌کاری (میکرو لحیم‌کاری) انجام شود. نصب این آی سی از نوع BGA نیاز به دقت بسیار بالا دارد. پس از تعویض، نیازی به برنامه‌ریزی مجدد (Flashing) قطعه نیست. قبل از نصب، حتماً از تطابق مدل گوشی با این قطعه اطمینان حاصل کنید. فروشگاه مجموعه ایرانیان مسئولیتی در قبال آسیب ناشی از نصب غیرحرفه‌ای ندارد.

ضمانت و کیفیت:
*ضمانت اصالت و اورجینال بودن کالا (Original – New)
*تست شده قبل از ارسال
*بسته‌بندی ضد ضربه

نکات مهم:
پیش از خرید، از تطابق *مدل گوشی خود با این قطعه اطمینان حاصل فرمایید.
این قطعه برای تعمیرات سطح برد (مادربرد) طراحی شده است. در صورت نیاز به قطعات مشابه، بخش دسته‌بندی آی سی فروشگاه را مشاهده کنید.
