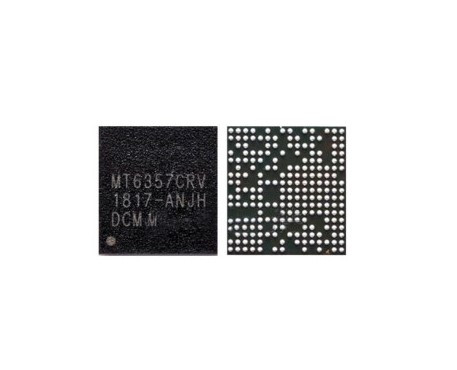

آی سی تغذیه MT6357CRV (مدیریت انرژی مدیاتک) | IC Power MT6357CRV MediaTek
IC Power MT6357CRV MediaTek
None
توضیحات
معرفی محصول:
آی سی تغذیه MT6357CRV با کد کامل MT6357CRV-AJHNH یک قطعه تخصصی و حیاتی از برند مدیاتک (MediaTek) است که به عنوان مدیریت انرژی (PMIC) در گوشی‌های هوشمند طراحی شده است. این قطعه که با نام‌های کنترل‌کننده توان (Power IC) و آی سی پاور نیز شناخته می‌شود، وظیفه مدیریت، تنظیم و توزیع ولتاژهای انرژی از باتری به سایر قطعات مصرف‌کننده مانند پردازنده، حافظه و مدارهای جانبی را بر عهده دارد. این آی سی شامل ۵ مبدل کاهنده (Buck Converter) و ۲۹ رگولاتور LDO است که برای زیرسیستم‌های مختلف گوشی‌های ۲G/۳G/۴G بهینه‌سازی شده است.
محصول ارائه شده در فروشگاه مجموعه ایرانیان از نوع کیفیت اورجینال (Original – New) بوده و با طیف گسترده‌ای از گوشی‌های برندهای معروف سازگاری کامل دارد.
سازگاری با مدل‌های مختلف گوشی:
این آی سی با بسیاری از مدل‌های محبوب گوشی‌های برندهای معروف سازگار است:
*سامسونگ (Samsung): Galaxy A12 (SM-A125), Galaxy A10s (SM-A107), Galaxy A03s (SM-A037), Galaxy A127, Galaxy A04e
*شیائومی (Xiaomi): Redmi 6, Redmi 6A, Redmi 9C, Redmi 9A
*هواوی (Huawei): Honor 9A, Honor 8, Honor 8A
نکته فنی مهم:
*مشخصات فنی کلیدی: محدوده ولتاژ ورودی ۲.۶ تا ۵ ولت، دمای کاری ۳۰- تا ۸۵+ درجه سانتی‌گراد، بسته‌بندی 209-pin VFBGA با ابعاد ۷×۶.۶ میلی‌متر. این آی سی از USB Battery Charging Specification BC1.2 پشتیبانی می‌کند و دارای قابلیت‌های Overcurrent و Thermal Overload Protection و Programmable Under-Voltage Lockout Protection می‌باشد.
*نوع قطعه: این آی سی از نوع BGA (Ball Grid Array) بوده و نصب آن نیاز به میکرو لحیم‌کاری حرفه‌ای، دستگاه هات ایر (Hot Air Rework Station) و تجربه در تعویض قطعات روی برد اصلی دارد.
*نصب: نصب غیرحرفه‌ای ممکن است به مادربرد آسیب جدی و غیرقابل جبران وارد کند. فروشگاه مجموعه ایرانیان مسئولیتی در قبال آسیب ناشی از نصب غیرحرفه‌ای ندارد.
خرابی این قطعه که معمولاً بر اثر نوسانات برق، استفاده از شارژرهای غیراستاندارد، نفوذ رطوبت یا ضربه فیزیکی ایجاد می‌شود，منجر به مشکلات زیر می‌گردد:
*روشن نشدن کامل گوشی (ظاهراً مرده) یا عدم واکنش به دکمه پاور
*خاموش شدن ناگهانی یا ریستارت شدن مکرر دستگاه
*شارژ نشدن گوشی یا قطع و وصل شدن مکرر شارژ
*گرم شدن بیش از حد گوشی در ناحیه مادربرد
*تخلیه سریع باتری و کاهش شدید عمر مفید آن
*از کار افتادن میکروفن و اسپیکر
مشخصات فنی:
*سازنده: MediaTek
*نوع قطعه: آی سی مدیریت انرژی (PMIC / Power IC)
*شماره قطعه کامل: MT6357CRV-AJHNH
*شماره قطعه: MT6357CRV
*تعداد مبدل‌های کاهنده: ۵ عدد
*تعداد رگولاتورهای LDO: ۲۹ عدد
*محدوده ولتاژ ورودی: ۲.۶ تا ۵ ولت
*محدوده دمای کاری: ۳۰- تا ۸۵+ درجه سانتی‌گراد
*نوع بسته‌بندی: 209-pin VFBGA (۷×۶.۶ میلی‌متر)
*کیفیت: اورجینال (Original – New)
مزایا و کاربردها:
*رفع مشکل روشن نشدن و بازگرداندن عملکرد صحیح مدار تغذیه
*رفع مشکل خاموش شدن ناگهانی و ریستارت شدن دستگاه
*رفع مشکل شارژ نشدن و بازگرداندن عملکرد صحیح شارژ
*رفع مشکل گرم شدن بیش از حد گوشی
*رفع مشکل از کار افتادن میکروفن و اسپیکر (در صورت مرتبط بودن با خرابی PMIC)
*بازیابی عملکرد صحیح توزیع انرژی در مادربرد گوشی
نحوه نصب (برای تعمیرکاران حرفه‌ای):
توصیه اکید می‌شود نصب این قطعه توسط تعمیرکار حرفه‌ای و با استفاده از تجهیزات تخصصی لحیم‌کاری (میکرو لحیم‌کاری) انجام شود. نصب این آی سی از نوع BGA نیاز به دقت بسیار بالا دارد. پس از تعویض، نیازی به برنامه‌ریزی مجدد (Flashing) قطعه نیست و توالی برق‌رسانی به‌صورت داخلی در چیپ تعبیه شده است. قبل از نصب، حتماً از تطابق مدل گوشی با این قطعه اطمینان حاصل کنید. فروشگاه مجموعه ایرانیان مسئولیتی در قبال آسیب ناشی از نصب غیرحرفه‌ای ندارد.
ضمانت و کیفیت:
*ضمانت اصالت و اورجینال بودن کالا (Original – New)
*تست شده قبل از ارسال
*بسته‌بندی ضد ضربه
نکات مهم:
پیش از خرید، از تطابق *مدل گوشی خود با این قطعه اطمینان حاصل فرمایید.
این قطعه برای تعمیرات سطح برد (مادر
آی سی تغذیه MT6357CRV با کد کامل MT6357CRV-AJHNH یک قطعه تخصصی و حیاتی از برند مدیاتک (MediaTek) است که به عنوان مدیریت انرژی (PMIC) در گوشی‌های هوشمند طراحی شده است. این قطعه که با نام‌های کنترل‌کننده توان (Power IC) و آی سی پاور نیز شناخته می‌شود، وظیفه مدیریت، تنظیم و توزیع ولتاژهای انرژی از باتری به سایر قطعات مصرف‌کننده مانند پردازنده، حافظه و مدارهای جانبی را بر عهده دارد. این آی سی شامل ۵ مبدل کاهنده (Buck Converter) و ۲۹ رگولاتور LDO است که برای زیرسیستم‌های مختلف گوشی‌های ۲G/۳G/۴G بهینه‌سازی شده است.
محصول ارائه شده در فروشگاه مجموعه ایرانیان از نوع کیفیت اورجینال (Original – New) بوده و با طیف گسترده‌ای از گوشی‌های برندهای معروف سازگاری کامل دارد.
سازگاری با مدل‌های مختلف گوشی:
این آی سی با بسیاری از مدل‌های محبوب گوشی‌های برندهای معروف سازگار است:
*سامسونگ (Samsung): Galaxy A12 (SM-A125), Galaxy A10s (SM-A107), Galaxy A03s (SM-A037), Galaxy A127, Galaxy A04e
*شیائومی (Xiaomi): Redmi 6, Redmi 6A, Redmi 9C, Redmi 9A
*هواوی (Huawei): Honor 9A, Honor 8, Honor 8A
نکته فنی مهم:
*مشخصات فنی کلیدی: محدوده ولتاژ ورودی ۲.۶ تا ۵ ولت، دمای کاری ۳۰- تا ۸۵+ درجه سانتی‌گراد، بسته‌بندی 209-pin VFBGA با ابعاد ۷×۶.۶ میلی‌متر. این آی سی از USB Battery Charging Specification BC1.2 پشتیبانی می‌کند و دارای قابلیت‌های Overcurrent و Thermal Overload Protection و Programmable Under-Voltage Lockout Protection می‌باشد.
*نوع قطعه: این آی سی از نوع BGA (Ball Grid Array) بوده و نصب آن نیاز به میکرو لحیم‌کاری حرفه‌ای، دستگاه هات ایر (Hot Air Rework Station) و تجربه در تعویض قطعات روی برد اصلی دارد.
*نصب: نصب غیرحرفه‌ای ممکن است به مادربرد آسیب جدی و غیرقابل جبران وارد کند. فروشگاه مجموعه ایرانیان مسئولیتی در قبال آسیب ناشی از نصب غیرحرفه‌ای ندارد.
خرابی این قطعه که معمولاً بر اثر نوسانات برق، استفاده از شارژرهای غیراستاندارد، نفوذ رطوبت یا ضربه فیزیکی ایجاد می‌شود，منجر به مشکلات زیر می‌گردد:
*روشن نشدن کامل گوشی (ظاهراً مرده) یا عدم واکنش به دکمه پاور
*خاموش شدن ناگهانی یا ریستارت شدن مکرر دستگاه
*شارژ نشدن گوشی یا قطع و وصل شدن مکرر شارژ
*گرم شدن بیش از حد گوشی در ناحیه مادربرد
*تخلیه سریع باتری و کاهش شدید عمر مفید آن
*از کار افتادن میکروفن و اسپیکر
مشخصات فنی:
*سازنده: MediaTek
*نوع قطعه: آی سی مدیریت انرژی (PMIC / Power IC)
*شماره قطعه کامل: MT6357CRV-AJHNH
*شماره قطعه: MT6357CRV
*تعداد مبدل‌های کاهنده: ۵ عدد
*تعداد رگولاتورهای LDO: ۲۹ عدد
*محدوده ولتاژ ورودی: ۲.۶ تا ۵ ولت
*محدوده دمای کاری: ۳۰- تا ۸۵+ درجه سانتی‌گراد
*نوع بسته‌بندی: 209-pin VFBGA (۷×۶.۶ میلی‌متر)
*کیفیت: اورجینال (Original – New)
مزایا و کاربردها:
*رفع مشکل روشن نشدن و بازگرداندن عملکرد صحیح مدار تغذیه
*رفع مشکل خاموش شدن ناگهانی و ریستارت شدن دستگاه
*رفع مشکل شارژ نشدن و بازگرداندن عملکرد صحیح شارژ
*رفع مشکل گرم شدن بیش از حد گوشی
*رفع مشکل از کار افتادن میکروفن و اسپیکر (در صورت مرتبط بودن با خرابی PMIC)
*بازیابی عملکرد صحیح توزیع انرژی در مادربرد گوشی
نحوه نصب (برای تعمیرکاران حرفه‌ای):
توصیه اکید می‌شود نصب این قطعه توسط تعمیرکار حرفه‌ای و با استفاده از تجهیزات تخصصی لحیم‌کاری (میکرو لحیم‌کاری) انجام شود. نصب این آی سی از نوع BGA نیاز به دقت بسیار بالا دارد. پس از تعویض، نیازی به برنامه‌ریزی مجدد (Flashing) قطعه نیست و توالی برق‌رسانی به‌صورت داخلی در چیپ تعبیه شده است. قبل از نصب، حتماً از تطابق مدل گوشی با این قطعه اطمینان حاصل کنید. فروشگاه مجموعه ایرانیان مسئولیتی در قبال آسیب ناشی از نصب غیرحرفه‌ای ندارد.
ضمانت و کیفیت:
*ضمانت اصالت و اورجینال بودن کالا (Original – New)
*تست شده قبل از ارسال
*بسته‌بندی ضد ضربه
نکات مهم:
پیش از خرید، از تطابق *مدل گوشی خود با این قطعه اطمینان حاصل فرمایید.
این قطعه برای تعمیرات سطح برد (مادر
برد) طراحی شده است. در صورت نیاز به قطعات مشابه، بخش دسته‌بندی آی سی فروشگاه را مشاهده کنید.
