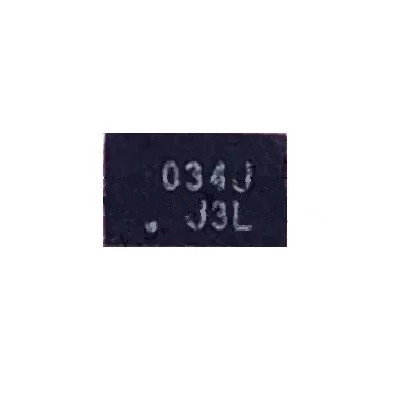

آی سی شارژ RT9536GQW (۰۳۴J) اورجینال | IC Charging RT9536GQW Richtek

معرفی محصول:
آی سی RT9536GQW که با نام ۰۳۴J نیز شناخته می‌شود، یک قطعه تخصصی از برند Richtek (لی‌چی) است که به عنوان یک شارژر باتری کاملاً مجتمع تک‌سلولی لیتیوم-یون (Linear Single Cell Li-Ion Battery Charger IC) طراحی شده است. این قطعه وظیفه مدیریت و کنترل فرآیند شارژ باتری را در دستگاه‌های قابل حمل بر عهده دارد و با الگوریتم‌های پیشرفته شامل حالت پیش‌شارژ (Pre-charge)، شارژ سریع (Fast Charge) و شارژ ولتاژ ثابت (Constant Voltage) ، فرآیند شارژ را بهینه‌سازی می‌کند.

محصول ارائه شده در فروشگاه مجموعه ایرانیان از نوع کیفیت اورجینال (Original) بوده و برای دستگاه‌هایی که از این آی سی در مدار شارژ خود استفاده می‌کنند، طراحی شده است. حداکثر جریان شارژ این قطعه معمولاً حدود ۹۵۰ میلی‌آمپر (mA) تنظیم می‌شود و با ولتاژ ورودی حداکثر ۲۸ ولت سازگار است.

ویژگی‌های فنی کلیدی:
- سازنده: Richtek (لی‌چی)
- نوع قطعه: آی سی شارژر باتری لیتیوم-یون تک‌سلولی (Linear Single Cell Li-Ion Battery Charger IC)
- حداکثر جریان شارژ: قابل برنامه‌ریزی تا حدود ۹۵۰mA
- ولتاژ ورودی: تا ۲۸ ولت
- قابلیت‌ها: شامل محافظت در برابر ولتاژ بالا (OVP)، جریان بالا (OCP)، دمای بالا (Thermal Protection) و قفل ولتاژ پایین (UVLO)
- بسته‌بندی: WDFN-10L 3x2
- نوع نصب: لحیم‌کاری سطحی (SMD)

کاربردها:
- گوشی‌های همراه (Cellular Phones)
- تبلت‌ها و PDAها
- دستگاه‌های قابل حمل و تجهیزات دیجیتال

خرابی این قطعه که معمولاً بر اثر نوسانات برق، استفاده از شارژرهای غیراستاندارد، نفوذ رطوبت یا ضربه فیزیکی ایجاد می‌شود، منجر به مشکلات زیر می‌گردد:
- شارژ نشدن کامل دستگاه یا قطع و وصل شدن مکرر شارژ
- کند شارژ شدن و عدم تشخیص صحیح شارژر
- گرم شدن بیش از حد گوشی در ناحیه مادربرد هنگام شارژ

مزایا و کاربردها:
- رفع مشکل شارژ نشدن و بازگرداندن عملکرد صحیح مدار شارژ
- رفع مشکل کند شارژ شدن و بهبود فرآیند شارژ
- جلوگیری از آسیب به سایر قطعات در اثر خرابی آی سی شارژ
- کاهش هزینه تعمیر به جای تعویض کل مادربرد

نحوه نصب (برای تعمیرکاران حرفه‌ای):
توصیه اکید می‌شود نصب این قطعه توسط تعمیرکار حرفه‌ای و با استفاده از تجهیزات تخصصی لحیم‌کاری (میکرو لحیم‌کاری) انجام شود. این آی سی از نوع QFN/WDFN بوده و نصب آن نیاز به دقت بسیار بالا، تجربه در تعویض قطعات روی برد اصلی و استفاده از دستگاه هات ایر (Hot Air Rework Station) دارد. نصب غیرحرفه‌ای ممکن است به مادربرد آسیب جدی و غیرقابل جبران وارد کند. فروشگاه مجموعه ایرانیان مسئولیتی در قبال آسیب ناشی از نصب غیرحرفه‌ای ندارد.

ضمانت و کیفیت:
- ضمانت اصالت و اورجینال بودن کالا
- تست شده قبل از ارسال
- بسته‌بندی ضد ضربه

نکات مهم:
- پیش از خرید، از تطابق مدل دستگاه و شماره قطعه خود (RT9536GQW / 034J) با این قطعه اطمینان حاصل فرمایید.
- این قطعه برای تعمیرات سطح برد (مادربرد) طراحی شده است.
- در صورت نیاز به قطعات مشابه، بخش دسته‌بندی آی سی فروشگاه را مشاهده کنید.
