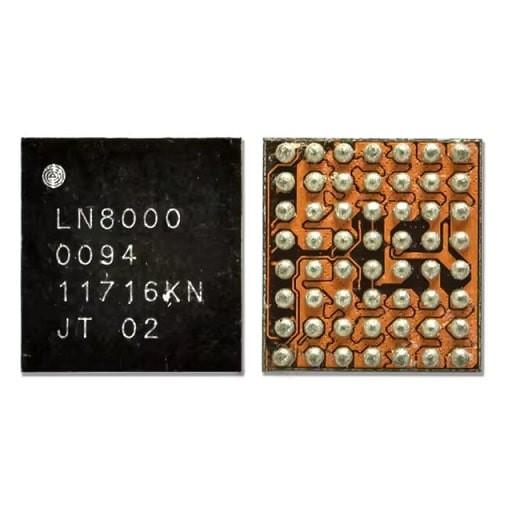

آی سی شارژ LN8000 (کنترل‌کننده شارژ سریع) اورجینال | IC Charging LN8000 Cirrus Logic

معرفی محصول:
آی سی شارژ LN8000 یک قطعه تخصصی و حیاتی در مدار شارژ گوشی‌های هوشمند است که توسط شرکت Cirrus Logic (از شرکت‌های معتبر تولیدکننده قطعات الکترونیکی) ساخته شده است. این قطعه که با نام‌های کنترل‌کننده شارژ (Charging IC)، شارژر سریع (Fast Charging IC) و Master Charger نیز شناخته می‌شود，وظیفه مدیریت فرآیند شارژ باتری، کنترل ولتاژ و جریان ورودی و تنظیم پروتکل‌های شارژ سریع را بر عهده دارد. این آی سی، به عنوان یکی از قطعات کلیدی در مدار شارژ سریع، نقش اصلی در ارتباط با شارژر و درخواست ولتاژ و جریان مناسب را ایفا می‌کند.

سازگاری با مدل‌های مختلف گوشی:
این آی سی با بسیاری از مدل‌های محبوب گوشی‌های برندهای معروف سازگار است:

*شیائومی (Xiaomi):小米11至尊 (Xiaomi 11 Ultra), Redmi Note 10 Pro, Poco X5 Pro
*ویوو (VIVO): Vivo S10, Vivo S12
*سایر برندها: گوشی‌های پشتیبانی‌کننده از شارژ سریع با توان بالا (≥20W)

نکات فنی مهم:
*عملکرد: LN8000 مسئول تنظیم ولتاژ، تخصیص جریان، حفاظت دما و برقراری ارتباط با پروتکل‌های شارژ است. خرابی آن باعث شناخته نشدن شارژر، عدم پشتیبانی از شارژ سریع و کاهش سرعت شارژ به ۵ ولت و ۲ آمپر (۱۰ وات) می‌شود.
*نوع قطعه: این آی سی از نوع BGA (Ball Grid Array) با ۵۶ پایه بوده و نصب آن نیاز به میکرو لحیم‌کاری حرفه‌ای و تجهیزات تخصصی دارد.
*کیفیت: محصول ارائه شده از نوع کیفیت اورجینال (Original) بوده و با آی‌سی‌های LN8620، LN8410 و LN8282 سازگاری دارد.

خرابی این قطعه که معمولاً بر اثر استفاده از شارژرهای غیراستاندارد، نوسانات برق، داغ شدن بیش از حد یا ضربه فیزیکی ایجاد می‌شود，منجر به مشکلات زیر می‌گردد:

*شناخته نشدن شارژر و عدم واکنش به اتصال کابل
*عدم پشتیبانی از شارژ سریع و کاهش شدید سرعت شارژ (تشخیص 5V/2A به جای شارژ سریع)
*قطع و وصل شدن مکرر اتصال شارژ
*گرم شدن بیش از حد گوشی در ناحیه مادربرد هنگام شارژ

مشخصات فنی:
*سازنده: Cirrus Logic
*نوع قطعه: آی سی شارژ و کنترل‌کننده توان (Master Charger IC)
*شماره قطعه: LN8000
*حداکثر جریان خروجی: ≥۶ آمپر
*پروتکل‌های پشتیبانی‌شده: PD3.0, PPS
*نوع بسته‌بندی: BGA (۵۶ پایه)

مزایا و کاربردها:
*رفع مشکل شناسایی نشدن شارژر و بازگرداندن عملکرد صحیح شارژ
*رفع مشکل عدم پشتیبانی از شارژ سریع و بازگرداندن سرعت اصلی شارژ
*رفع مشکل قطع و وصل شدن مکرر اتصال شارژ
*جلوگیری از داغ شدن بیش از حد و آسیب به سایر قطعات
*کاهش هزینه تعمیر به جای تعویض کل مادربرد

نحوه نصب (برای تعمیرکاران حرفه‌ای):
توصیه اکید می‌شود نصب این قطعه توسط تعمیرکار حرفه‌ای و با استفاده از تجهیزات تخصصی لحیم‌کاری (میکرو لحیم‌کاری) انجام شود. نصب این آی سی از نوع BGA نیاز به دقت بسیار بالا، تجربه در تعویض قطعات روی برد اصلی و استفاده از دستگاه هات ایر (Hot Air Rework Station) دارد. نصب غیرحرفه‌ای ممکن است به مادربرد آسیب جدی و غیرقابل جبران وارد کند. فروشگاه مجموعه ایرانیان مسئولیتی در قبال آسیب ناشی از نصب غیرحرفه‌ای ندارد.

ضمانت و کیفیت:
*ضمانت اصالت و اورجینال بودن کالا
*تست شده قبل از ارسال
*بسته‌بندی ضد ضربه

نکات مهم:
پیش از خرید، از تطابق *مدل گوشی خود با این قطعه اطمینان حاصل فرمایید.
این قطعه برای تعمیرات سطح برد (مادربرد) طراحی شده است. در صورت نیاز به قطعات مشابه، بخش دسته‌بندی آی سی فروشگاه را مشاهده کنید.
