آی سی لایت LM36273 (درایور بک‌لایت و LCD بایاس) | IC Backlight LM36273 Texas Instruments

معرفی محصول:

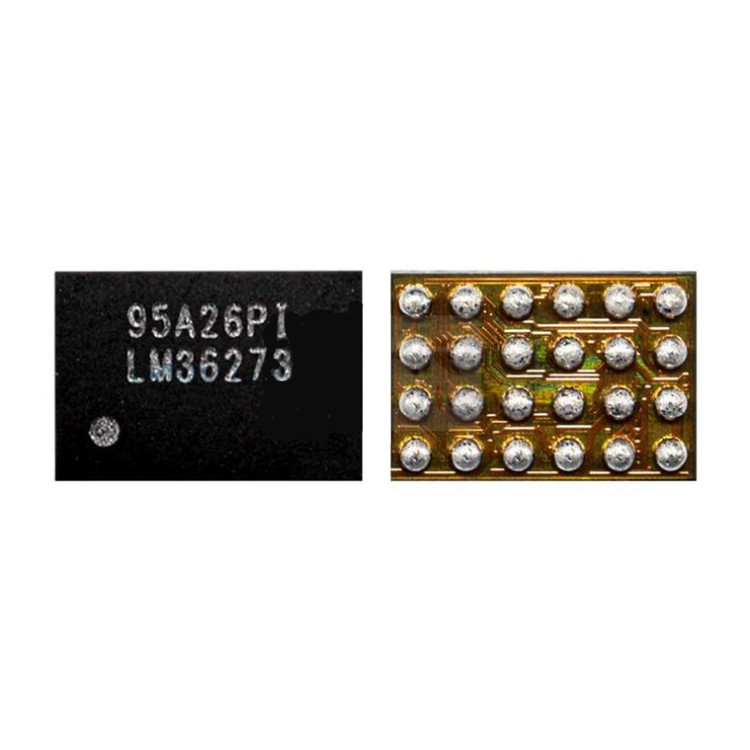

آی سی LM36273 یک قطعه تخصصی و حیاتی از شرکت تگزاس اینسترومنتس (Texas Instruments) است که به عنوان یک درایور سه‌کاناله WLED و منبع تغذیه LCD بایاس (LCD Bias) در گوشی‌های هوشمند طراحی شده است. این آی سی وظیفه مدیریت روشنایی صفحه نمایش (Backlight) و تامین ولتاژ مورد نیاز پنل LCD را بر عهده دارد و در صورت خرابی، صفحه نمایش کاملاً تاریک می‌شود یا دچار سوسو زدن و نوسان brightness می‌گردد.

این قطعه با شماره فنی LM36273YFFR نیز شناخته می‌شود و در بسته‌بندی DSBGA (24 پایه) با ابعاد فوق‌فشرده ۲.۴۴ × ۱.۶۷ میلی‌متر عرضه می‌شود. قابلیت‌های کلیدی آن شامل درایو تا ۳ رشته LED موازی با ولتاژ خروجی تا ۲۹ ولت，راندمان بالا تا ۹۲%，کنترل روشنایی از طریق سیگنال PWM و I2C， و تولید ولتاژهای مثبت و منفی قابل برنامه‌ریزی برای LCD (از ۴± تا ۶.۵± ولت با گام ۵۰ میلی‌ولت) می‌باشد.

محصول ارائه شده در فروشگاه مجموعه ایرانیان از نوع کیفیت اورجینال بوده و با طیف گسترده‌ای از گوشی‌های برندهای مختلف سازگاری کامل دارد.

سازگاری با مدل‌های مختلف گوشی:
این آی سی با بسیاری از مدل‌های محبوب گوشی‌های برندهای معروف سازگار است:

*شیائومی (Xiaomi): Redmi Note 8 Pro, Redmi Note 9 5G, Redmi Note 10 Pro
*ردمی (Redmi): Redmi Note 8
*هوآوی (Huawei): برخی مدل‌ها (با LM36274 در P30 و NT50356 در荣耀 X10)
*سایر دستگاه‌های مجهز به LCD با LED های WLED

نکته فنی مهم: این آی سی از نوع BGA (Ball Grid Array) با ۲۴ پایه بوده و نصب آن نیاز به میکرو لحیم‌کاری حرفه‌ای و تجهیزات تخصصی دارد. جایگزین‌های احتمالی این قطعه شامل LM36274 و NT50356 هستند، اما تفاوت‌هایی در Pinout و زمان‌بندی راه‌اندازی دارند. لطفاً پیش از خرید، از تطابق مدل گوشی خود با این قطعه اطمینان حاصل فرمایید.

خرابی این قطعه که معمولاً بر اثر نفوذ رطوبت، ضربه فیزیکی، نوسانات برق یا استفاده از شارژرهای غیراستاندارد ایجاد می‌شود，منجر به مشکلات زیر می‌گردد:

*خاموشی کامل صفحه نمایش (گوشی روشن است و صدا دارد، اما صفحه کاملاً تاریک است)
*سوسو زدن صفحه نمایش یا نوسان brightness
*نور پس‌زمینه ضعیف یا نامنظم (صفحه بسیار کم‌نور است)
*عدم نمایش تصویر با وجود سالم بودن LCD

مشخصات فنی:
*سازنده: Texas Instruments
*نوع قطعه: آی سی درایور بک‌لایت و منبع تغذیه LCD (Backlight IC / LCD Bias)
*شماره قطعه: LM36273 / LM36273YFFR
*تعداد کانال‌های خروجی: ۳ کانال
*حداکثر ولتاژ خروجی: ۲۹ ولت
*ولتاژ ورودی: ۲.۷ تا ۵ ولت
*کنترل روشنایی: PWM و I2C
*تعداد پایه‌ها: ۲۴ پایه (DSBGA)
*ابعاد: ۲.۴۴ × ۱.۶۷ میلی‌متر

مزایا و کاربردها:
*رفع مشکل خاموشی یا عدم روشنایی صفحه نمایش بدون نیاز به تعویض کامل LCD
*رفع مشکل سوسو زدن و نور پس‌زمینه ضعیف
*بازگرداندن عملکرد صحیح روشنایی صفحه و تامین ولتاژ LCD
*جلوگیری از آسیب به مادربرد در اثر خرابی این آی سی

نحوه نصب (برای تعمیرکاران حرفه‌ای):
توصیه اکید می‌شود نصب این قطعه توسط تعمیرکار حرفه‌ای و با استفاده از تجهیزات تخصصی لحیم‌کاری (میکرو لحیم‌کاری) انجام شود. این آی سی از نوع BGA بوده و نصب آن نیاز به دقت بسیار بالا، تجربه در تعویض قطعات روی برد اصلی و استفاده از دستگاه هات ایر (Hot Air Rework Station) دارد. قبل از نصب، حتماً قطعه را تست کنید تا از سالم بودن آن اطمینان حاصل شود. برای جلوگیری از آسیب ناشی از الکتریسیته ساکن (ESD)، حتماً از بند ESD استفاده کنید. فروشگاه مجموعه ایرانیان مسئولیتی در قبال آسیب ناشی از نصب غیرحرفه‌ای ندارد.

ضمانت و کیفیت:
*ضمانت اصالت و سلامت فیزیکی کالا
*تست شده قبل از ارسال
*بسته‌بندی ضد ضربه

نکات مهم:
پیش از خرید، از تطابق *مدل گوشی خود با این قطعه اطمینان حاصل فرمایید.
این قطعه برای تعمیرات سطح برد (مادربرد) طراحی شده است. در صورت نیاز به قطعات مشابه، بخش دسته‌بندی آی سی فروشگاه را مشاهده کنید.
