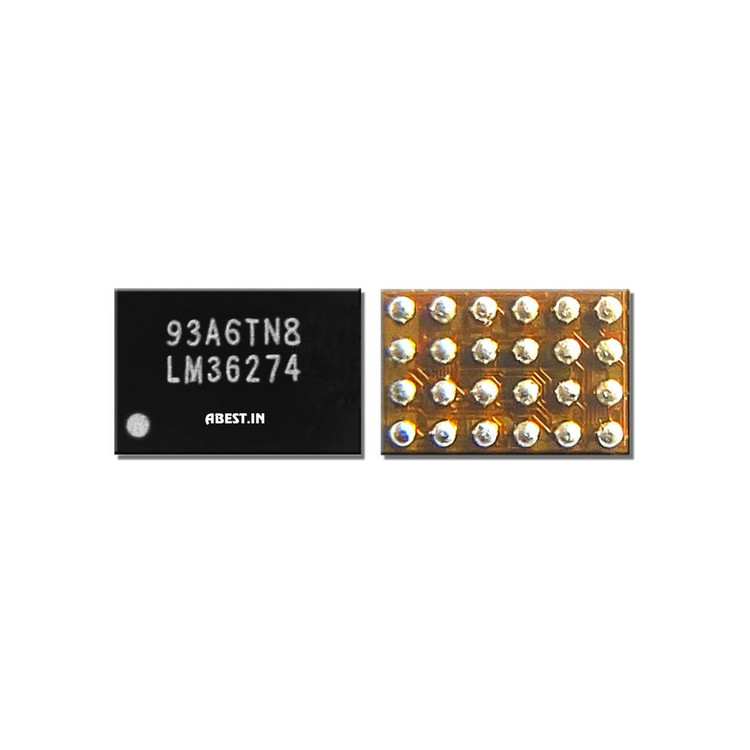

آی سی LM36274 (کنترل‌کننده نور پس‌زمینه) | IC LM36274 Backlight Controller

معرفی محصول:
آی سی LM36274 یک قطعه تخصصی از شرکت Texas Instruments است که به عنوان یک درایور چهار کاناله LED برای نور پس‌زمینه (Backlight) و منبع تغذیه LCD (LCD Bias) در گوشی‌های هوشمند طراحی شده است . این آی سی وظیفه مدیریت روشنایی صفحه نمایش و تامین ولتاژ مورد نیاز پنل LCD را بر عهده دارد و در بسیاری از مدل‌های گوشی‌های برندهای معروف مانند سامسونگ (Samsung A12, A12 Nacho)، شیائومی (Redmi Note 8)، هوآوی (Nova 2, Nova 4, P Smart) و اپل (iPhone A12) به کار رفته است .

این آی سی با شماره قطعه LM36274YFFR نیز شناخته می‌شود و در بسته‌بندی DSBGA با ابعاد بسیار کوچک (حدود ۲.۴۴ × ۱.۶۷ میلی‌متر) عرضه می‌شود . قابلیت‌های کلیدی آن شامل قابلیت درایو تا ۴ رشته LED موازی با ولتاژ خروجی تا ۲۹ ولت، کنترل روشنایی از طریق سیگنال PWM و I2C، و تولید ولتاژهای مثبت و منفی قابل برنامه‌ریزی برای LCD (از ۴± تا ۶.۵± ولت با گام ۵۰ میلی‌ولت) می‌باشد .

محصول ارائه شده در فروشگاه مجموعه ایرانیان از نوع کیفیت اورجینال بوده و با مدل‌های ذکر شده و سایر دستگاه‌های دارای این آی سی سازگاری کامل دارد. قبل از ارسال، سلامت قطعه توسط تکنسین‌های حرفه‌ای تأیید می‌شود.

خرابی این آی سی که معمولاً بر اثر نفوذ رطوبت، ضربه فیزیکی، نوسانات برق یا استفاده از شارژرهای غیراستاندارد ایجاد می‌شود، منجر به مشکلات زیر می‌گردد:
- خاموشی یا عدم روشنایی صفحه نمایش (صفحه تاریک است اما گوشی کار می‌کند)
- نور پس‌زمینه ضعیف یا نامنظم (تاریکی یا سوسو زدن صفحه)
- مشکل در نمایش تصویر (تصویر وجود دارد اما نور کافی نیست)

مشخصات فنی:
- مدل‌های گوشی سازگار: Samsung Galaxy A12 (A125), A12 Nacho (A127), Redmi Note 8, Huawei Nova 2/4/P Smart, iPhone A12 و سایر مدل‌ها
- سازنده: Texas Instruments
- نوع قطعه: آی سی کنترل‌کننده نور پس‌زمینه (Backlight IC) و منبع تغذیه LCD
- شماره قطعه: LM36274 / LM36274YFFR
- تعداد کانال‌های خروجی: ۴ کانال
- حداکثر ولتاژ خروجی: ۲۹ ولت
- کنترل روشنایی: PWM و I2C
- محدوده ولتاژ ورودی: ۲.۷ تا ۵ ولت

مزایا و کاربردها:
- رفع مشکل خاموشی یا عدم روشنایی صفحه نمایش بدون نیاز به تعویض کامل LCD
- رفع مشکل نور پس‌زمینه ضعیف و سوسو زدن
- بازگرداندن عملکرد صحیح روشنایی صفحه و تامین ولتاژ LCD
- جلوگیری از آسیب به مادربرد در اثر خرابی این آی سی

نحوه نصب (برای تعمیرکاران حرفه‌ای):
توصیه اکید می‌شود نصب این قطعه توسط تعمیرکار حرفه‌ای و با استفاده از تجهیزات تخصصی لحیم‌کاری (میکرو لحیم‌کاری) انجام شود. این آی سی از نوع BGA (Ball Grid Array) بوده و نصب آن نیاز به دقت بسیار بالا، تجربه در تعویض قطعات روی برد اصلی و استفاده از دستگاه هات ایر (Hot Air Rework Station) دارد . نصب غیرحرفه‌ای ممکن است به مادربرد آسیب جدی وارد کند. فروشگاه مجموعه ایرانیان مسئولیتی در قبال آسیب ناشی از نصب غیرحرفه‌ای ندارد.

ضمانت و کیفیت:
- ضمانت سلامت فیزیکی کالا
- تست شده قبل از ارسال
- بسته‌بندی ضد ضربه

نکات مهم:
- این قطعه با مدل‌های ذکر شده و سایر دستگاه‌های دارای آی سی LM36274 سازگار است.
- در صورت نیاز به قطعات مشابه برای سایر مدل‌ها، بخش دسته‌بندی آی سی فروشگاه را مشاهده کنید.
